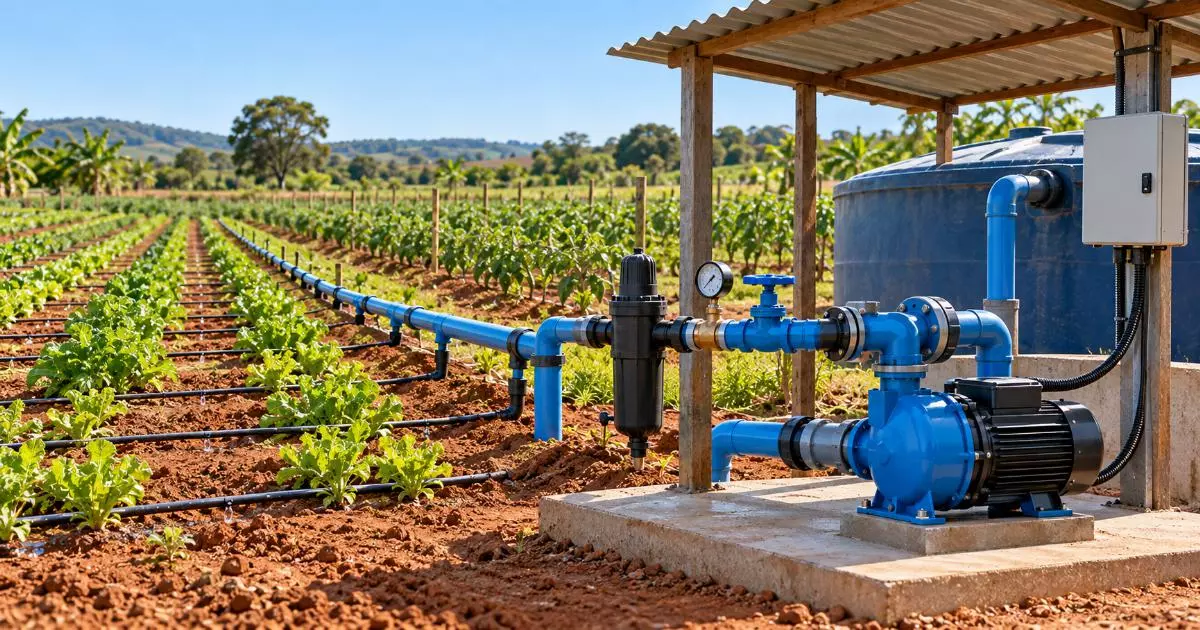

Como Usar Bomba Elétrica no Sistema de Irrigação por Gotejamento

A bomba elétrica para irrigação por gotejamento transporta a água desde a fonte de captação até os emissores distribuídos na área cultivada.

Embora o gotejamento trabalhe com vazões menores do que muitos sistemas de aspersão, a bomba precisa fornecer pressão suficiente para vencer desníveis, tubulações, filtros, válvulas e demais componentes.

Uma bomba com pressão insuficiente pode fazer com que os gotejadores mais distantes liberem menos água. Um equipamento superdimensionado pode elevar a pressão acima do limite da rede, provocar vazamentos e exigir regulagens excessivas.

Por isso, a escolha deve considerar o setor que funcionará simultaneamente, a origem da água e as especificações dos emissores.

Como funciona a irrigação por gotejamento?

O sistema aplica água em pequenas quantidades próximas às raízes das plantas.

A instalação pode incluir:

• Bomba.
• Linha de sucção.
• Filtro.
• Tubulação principal.
• Linhas secundárias.
• Mangueiras gotejadoras.
• Gotejadores.
• Válvulas.
• Reguladores de pressão.
• Medidores de pressão.
• Controladores.
• Dispositivos de proteção.

A bomba fornece vazão e pressão para que a água percorra a rede. O filtro retém partículas que poderiam obstruir os emissores. As válvulas dividem a área em setores e controlam quais linhas recebem água.

Os gotejadores aplicam a água de acordo com sua vazão nominal, desde que trabalhem dentro da faixa de pressão prevista.

Conheça também os materiais para irrigação utilizados na montagem do sistema.

A irrigação por gotejamento precisa de bomba?

Nem sempre.

Quando o reservatório está acima da área irrigada, o desnível pode gerar pressão por gravidade. Essa condição precisa ser verificada porque a pressão disponível pode ser insuficiente para vencer os filtros e as perdas da tubulação.

A bomba costuma ser necessária quando:

• A fonte de água está abaixo da área cultivada.
• O terreno apresenta desnível.
• O reservatório está distante.
• A pressão por gravidade é insuficiente.
• Existem muitas linhas de gotejamento.
• A irrigação precisa atender áreas maiores.
• A água vem de poço, açude, cisterna ou canal.
• O sistema utiliza filtros com perda de carga significativa.
• A propriedade precisa reduzir o tempo de irrigação.

A decisão deve ser baseada nas características da instalação, e não apenas no tamanho da área.

Qual bomba elétrica pode ser usada?

Bomba centrífuga

A bomba centrífuga de superfície pode atender sistemas abastecidos por reservatórios, cisternas, açudes e outras fontes compatíveis com seus limites de sucção.

Ela pode fornecer a vazão necessária para vários setores, desde que sua curva atenda à pressão calculada.

Veja mais sobre a bomba centrífuga para irrigação.

Bomba periférica

A bomba periférica pode atender pequenas instalações que necessitam de menor vazão e pressão compatível com seu desempenho.

Ela não deve ser escolhida apenas por apresentar preço ou potência adequados ao orçamento. É necessário conferir a curva e a vazão disponível na condição real.

Bomba multiestágio

A bomba multiestágio pode ser considerada quando o sistema exige maior pressão por causa do desnível, da distância ou das perdas de carga.

Como possui vários estágios internos, ela pode alcançar alturas manométricas superiores. Essa característica não significa que seja indicada para qualquer sistema de gotejamento.

Bomba submersível

Quando a água vem de um poço profundo, normalmente é utilizada uma bomba submersível específica para essa captação.

O dimensionamento deve considerar a vazão disponível no poço, o nível dinâmico e a altura até o sistema de irrigação ou o reservatório.

Bomba autoaspirante

A bomba autoaspirante pode ser utilizada em determinadas captações superficiais nas quais existe possibilidade de entrada de ar na tubulação.

Apesar do nome, o equipamento não deve operar continuamente sem água. A instalação precisa seguir as condições de escorva e sucção indicadas pelo fabricante.

Para comparar as possibilidades, consulte o guia sobre bomba agrícola para irrigação de pequena propriedade.

Como calcular a vazão necessária?

A vazão da bomba depende da soma dos gotejadores que funcionarão ao mesmo tempo.

Considere:

• Vazão individual de cada gotejador.
• Quantidade de emissores por planta.
• Número de plantas no setor.
• Quantidade de linhas abertas.
• Possibilidade de outros usos simultâneos da água.

Uma estimativa básica pode ser feita por:

Vazão do setor = quantidade de gotejadores ativos × vazão de cada gotejador

Se um setor possui 600 gotejadores de 2 litros por hora:

600 × 2 litros por hora = 1.200 litros por hora

Nesse exemplo, a demanda nominal do setor é de 1,2 metro cúbico por hora.

A bomba deve fornecer essa vazão na pressão exigida pelo sistema. Não basta verificar sua vazão máxima de catálogo, pois o desempenho diminui conforme a altura manométrica aumenta.

Também é necessário considerar eventuais consumos adicionais e as condições previstas para lavagem dos filtros ou das tubulações.

Por que dividir a irrigação em setores?

Setorizar significa dividir a área para que apenas parte dos gotejadores funcione em cada período.

Essa estratégia pode reduzir a vazão instantânea exigida da bomba.

Uma propriedade com 4 mil gotejadores pode ser dividida em quatro setores de mil emissores. Nesse caso, a bomba é dimensionada para atender ao setor mais exigente, e não necessariamente aos 4 mil pontos ao mesmo tempo.

A setorização pode proporcionar:

• Menor vazão instantânea.
• Tubulações principais mais adequadas à operação.
• Controle separado de áreas com cultivos diferentes.
• Ajuste do tempo de irrigação por setor.
• Melhor adaptação aos desníveis.
• Possibilidade de automatizar válvulas.

Entretanto, o tempo total disponível precisa ser suficiente para irrigar todos os setores.

O setor mais distante, mais alto ou com maior quantidade de emissores pode exigir mais da bomba. Por isso, o cálculo deve considerar a condição mais desfavorável.

Como calcular a pressão necessária?

A bomba precisa vencer três parcelas principais:

• Desnível entre a água e a área irrigada.
• Perdas de carga nas tubulações e componentes.
• Pressão necessária nos gotejadores.

Uma representação simplificada é:

Altura manométrica total = desnível + perdas de carga + pressão exigida no setor

Todos os valores devem ser convertidos para a mesma unidade.

Desnível

O desnível considera a diferença de altura entre a fonte de água e o ponto atendido.

Quando o terreno sobe, a bomba precisa fornecer mais pressão. Quando o setor está abaixo da fonte, a diferença de altura pode aumentar a pressão disponível.

Perdas de carga

A água perde energia ao passar por:

• Tubulações.
• Curvas.
• Registros.
• Válvulas.
• Filtros.
• Conexões.
• Medidores.
• Injetores.
• Mangueiras.

Tubos mais longos ou com diâmetro reduzido tendem a apresentar perdas maiores.

Pressão dos emissores

Cada modelo de gotejador possui uma faixa de funcionamento.

A pressão excessiva pode aumentar a vazão, danificar conexões ou provocar vazamentos. A pressão insuficiente pode reduzir a aplicação e prejudicar a uniformidade.

Os valores devem ser conferidos na documentação dos emissores utilizados.

Como escolher a bomba pela curva?

Depois de calcular a vazão e a altura manométrica, esses valores formam o ponto de operação.

Esse ponto deve ser localizado na curva da bomba.

A curva permite verificar:

• Vazão fornecida na pressão calculada.
• Faixa recomendada de funcionamento.
• Potência absorvida.
• Rendimento.
• Diâmetro do rotor.
• Limites do equipamento.

A bomba não deve ser escolhida pela potência em CV ou pela vazão máxima isoladamente.

Para entender melhor esse processo, veja como dimensionar uma bomba centrífuga para irrigação de sítio.

Qual é a importância do filtro?

Os gotejadores possuem pequenas passagens internas e podem ser obstruídos por areia, matéria orgânica e outras partículas.

Por isso, a filtragem é uma etapa essencial do sistema.

A escolha do filtro depende de:

• Origem da água.
• Quantidade e tipo de partículas.
• Vazão do setor.
• Exigência dos gotejadores.
• Frequência de limpeza.
• Pressão disponível.

Entre as possibilidades estão filtros de tela, disco, areia ou outras configurações definidas conforme a qualidade da água.

O filtro também provoca perda de pressão. Essa perda aumenta conforme ocorre o acúmulo de sujeira e precisa ser considerada no dimensionamento.

Manômetros instalados antes e depois do filtro ajudam a acompanhar essa diferença.

Onde a bomba deve ser instalada?

A bomba de superfície deve ser posicionada em local:

• Firme e nivelado.
• Protegido de alagamentos.
• Com ventilação adequada.
• Próximo da fonte de água, quando possível.
• Acessível para manutenção.
• Protegido contra condições climáticas incompatíveis.
• Com instalação elétrica adequada.
• Com espaço para válvulas e filtros.

A linha de sucção merece atenção especial.

Ela deve ser estanque, possuir diâmetro compatível e evitar trajetos que favoreçam o acúmulo de ar. A entrada de ar pode dificultar a escorva e reduzir o desempenho.

Quando a bomba depende de escorva, o corpo e a linha precisam ser preenchidos de acordo com as orientações do fabricante antes da partida.

Como montar a sequência dos componentes?

A disposição varia conforme a fonte e o projeto, mas uma configuração pode seguir esta lógica:

1. Fonte de água.
2. Tubulação de sucção.
3. Bomba elétrica.
4. Válvula de retenção, quando prevista.
5. Filtro.
6. Manômetros.
7. Regulador de pressão.
8. Tubulação principal.
9. Válvulas dos setores.
10. Linhas secundárias.
11. Mangueiras e gotejadores.

Determinadas instalações podem incluir reservatório, controlador, medidor de vazão, sistema de fertilização e outros componentes.

A ordem deve respeitar as características dos equipamentos e o projeto da irrigação.

Como controlar a pressão?

A pressão pode ser controlada com uma combinação de dimensionamento, reguladores, válvulas e automação.

Regulador de pressão

O regulador limita a pressão que chega às mangueiras e aos gotejadores.

Ele deve trabalhar dentro da vazão e da faixa previstas pelo fabricante.

Válvula de controle

Pode ajustar a passagem de água para determinado setor. Fechar excessivamente uma válvula para corrigir uma bomba superdimensionada representa desperdício de energia e pode criar condições inadequadas.

Inversor de frequência

Em sistemas com variação de demanda, o inversor pode ajustar a rotação da bomba conforme a pressão medida.

Sua aplicação precisa considerar a faixa de funcionamento da bomba, o motor e a estratégia de controle.

Reservatório elevado

Em algumas instalações, a bomba abastece um reservatório e a irrigação ocorre por gravidade. Essa solução separa a captação da aplicação, mas exige desnível suficiente e controle dos níveis.

Como ligar a bomba elétrica com segurança?

A instalação deve considerar:

• Tensão disponível.
• Número de fases.
• Frequência da rede.
• Corrente do motor.
• Distância entre o painel e a bomba.
• Bitola dos cabos.
• Proteções elétricas.
• Aterramento.
• Umidade e exposição ao tempo.
• Comando manual ou automático.

Equipamentos elétricos instalados em ambiente rural podem ficar sujeitos a chuva, poeira, animais e oscilações da rede.

O painel e as conexões devem possuir proteção compatível com o local e ser instalados por profissionais qualificados.

Extensões improvisadas, conexões expostas e cabos inadequados aumentam o risco de falhas e acidentes.

Como automatizar os horários de irrigação?

Um controlador pode acionar a bomba e as válvulas conforme uma programação.

A lógica pode considerar:

• Horário.
• Duração de cada setor.
• Dias de irrigação.
• Nível do reservatório.
• Pressão da rede.
• Umidade do solo.
• Condições definidas para o cultivo.

A sequência deve garantir que exista um caminho aberto para a água quando a bomba for acionada.

Ligar a bomba com todas as válvulas de saída fechadas pode elevar a pressão e prejudicar o equipamento ou a tubulação.

Da mesma forma, fechar o último setor antes de desligar a bomba pode gerar uma condição inadequada. O comando precisa coordenar bombas e válvulas.

Como proteger a bomba contra falta de água?

A bomba não deve funcionar sem receber água.

A proteção pode utilizar:

• Sensor de nível.
• Boia elétrica.
• Pressostato.
• Chave de fluxo.
• Monitoramento de corrente.
• Controlador específico.
• Combinação de sensores.

Se a captação ocorre em açude ou reservatório sujeito a variações, o ponto de sucção precisa permanecer submerso e afastado de sedimentos.

Em poços, a vazão bombeada não deve ultrapassar a capacidade de recuperação da fonte.

Como iniciar o sistema pela primeira vez?

Antes da primeira irrigação:

1. Confira se a bomba está corretamente fixada.
2. Verifique a instalação elétrica.
3. Confirme se a linha de sucção está vedada.
4. Faça a escorva quando necessária.
5. Abra o setor previsto para o teste.
6. Mantenha as extremidades das linhas abertas para limpeza inicial.
7. Acione a bomba.
8. Observe ruídos e vazamentos.
9. Lave a tubulação.
10. Feche as extremidades.
11. Verifique a pressão no início e no final do setor.
12. Confira a vazão dos emissores.
13. Ajuste reguladores e tempo de irrigação.

A lavagem inicial remove resíduos de montagem que poderiam obstruir os gotejadores.

Como verificar se a água chega de forma uniforme?

A uniformidade pode ser avaliada comparando gotejadores localizados:

• Próximos da entrada do setor.
• No meio das linhas.
• Nas extremidades.
• Nos pontos mais altos.
• Nos pontos mais baixos.

Diferenças visíveis podem indicar:

• Pressão insuficiente.
• Pressão excessiva.
• Tubulação inadequada.
• Linhas muito longas.
• Emissores obstruídos.
• Filtro sujo.
• Vazamentos.
• Desnível acentuado.
• Setor com vazão acima da capacidade da bomba.

A solução pode envolver limpeza, regulagem, redimensionamento ou divisão do setor.

Quais erros devem ser evitados?

Escolher a bomba apenas pela potência

Bombas com a mesma potência podem apresentar curvas diferentes. É necessário comparar vazão e altura manométrica.

Irrigar toda a área ao mesmo tempo

Abrir todos os setores pode exigir mais vazão do que a bomba e as tubulações conseguem fornecer.

Ignorar a filtragem

Sem filtro adequado, os gotejadores podem entupir e perder uniformidade.

Utilizar pressão excessiva

Mais pressão não significa melhor irrigação. A rede deve trabalhar dentro dos limites dos emissores.

Instalar tubulação de sucção muito estreita

Uma sucção inadequada pode causar perda de desempenho, ruído e cavitação.

Ligar a bomba sem água

O funcionamento a seco pode danificar vedações e outros componentes.

Desconsiderar o terreno

Setores localizados em alturas diferentes podem exigir regulagens ou configurações próprias.

Não prever lavagem das linhas

Resíduos acumulados nas extremidades precisam ser removidos periodicamente.

Como fazer a manutenção?

A rotina pode incluir:

• Limpeza dos filtros.
• Inspeção da bomba e do motor.
• Verificação de vazamentos.
• Conferência da pressão.
• Teste das proteções.
• Limpeza dos gotejadores.
• Lavagem das linhas.
• Inspeção das válvulas.
• Verificação das conexões elétricas.
• Acompanhamento do consumo de energia.
• Conferência da programação.
• Avaliação da vazão nos setores.

Uma queda gradual de pressão pode indicar filtro sujo, desgaste da bomba, entrada de ar ou obstrução.

Já o aumento da pressão pode estar relacionado ao fechamento de válvulas, entupimento de linhas ou alteração na regulagem.

Checklist para escolher a bomba elétrica

Com esses dados, é possível comparar a necessidade do sistema com a curva das bombas disponíveis.

Onde encontrar bomba elétrica para irrigação por gotejamento?

A bomba precisa trabalhar em conjunto com filtros, válvulas, reguladores, tubulações e emissores.

A Nobre Bombas oferece soluções para diferentes sistemas de bombeamento e aplicações agrícolas. Conheça as opções de bomba de irrigação e os serviços relacionados a bombas.

Consulte também o portfólio de produtos e outros conteúdos sobre irrigação e bombeamento.

Para solicitar uma cotação, entre em contato com a Nobre Bombas e envie informações sobre a fonte de água, os setores, os gotejadores e a energia disponível.

Perguntas frequentes sobre bomba elétrica e gotejamento

Quantos CV a bomba precisa ter?

A potência deve ser definida depois do cálculo de vazão e altura manométrica. O tamanho da área, sozinho, não determina a potência.

Posso usar uma bomba periférica?

Pode ser possível em pequenas instalações, desde que a curva atenda à vazão e à pressão necessárias.

A bomba pode ser ligada diretamente aos gotejadores?

O sistema normalmente precisa de filtro, tubulações, válvulas e controle de pressão. A configuração depende da fonte de água e dos emissores.

Qual pressão usar no gotejamento?

A pressão deve seguir a faixa indicada para os gotejadores e considerar as perdas do sistema. Não existe um valor único para todos os modelos.

É melhor irrigar tudo ao mesmo tempo?

Nem sempre. A divisão em setores pode reduzir a vazão exigida e facilitar o controle da pressão.

O filtro deve ficar antes ou depois da bomba?

A posição depende do tipo de captação e do filtro. A instalação pode utilizar proteção na sucção e filtragem principal após a bomba. O arranjo deve seguir o projeto e as especificações dos componentes.

Posso automatizar a bomba elétrica?

Sim. Controladores podem acionar a bomba e as válvulas conforme horários, níveis, pressão ou outras condições definidas para o cultivo.

Como evitar que a bomba funcione sem água?

Podem ser utilizados sensores de nível, boias, chaves de fluxo ou outros dispositivos de proteção compatíveis com a instalação.
