Escolher um skid de bombas adequado exige analisar muito mais do que a potência dos motores. Vazão, pressão, tipo de fluido, regime de funcionamento, automação e necessidade de redundância influenciam diretamente a configuração do conjunto.
Quando corretamente dimensionado, o skid facilita a instalação, melhora o controle operacional e reúne bombas, válvulas, painéis e instrumentos em uma solução integrada para o sistema hidráulico.

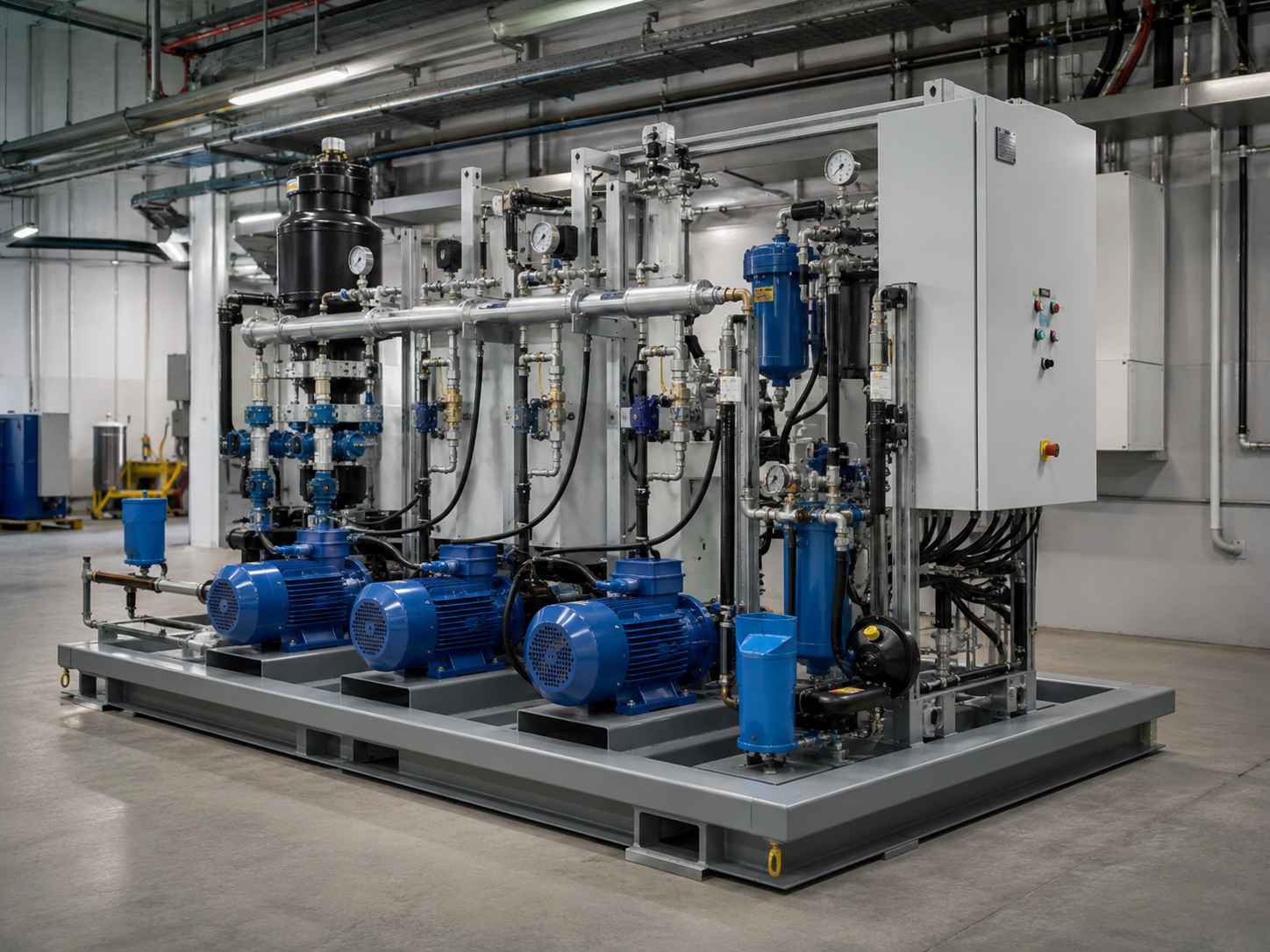

O que é um skid de bombas?
O skid de bombas é um conjunto de bombeamento montado sobre uma base estrutural comum. Em vez de instalar separadamente cada bomba, válvula, painel de instrumento no local da obra, os principais componentes são organizados e montados previamente em uma única estrutura.
Dependendo da aplicação, o conjunto pode incluir:
- Uma ou mais bombas hidráulicas
- Motores elétricos ou a combustão
- Tubulações de sucção e recalque
- Coletores hidráulicos
- Válvulas de bloqueio e retenção
- Manômetros e sensores de pressão
- Painel de comando
- Inversores de frequência
- Pressostatos
- Vasos de pressão
- Instrumentos de monitoramento
- Base metálica estrutural
A configuração varia conforme a finalidade e as condições de operação do sistema.
Como funciona um skid de bombas?
O funcionamento depende da lógica definida para o conjunto. Em uma aplicação simples, uma única bomba pode ser acionada sempre que o sistema exigir água. Em configurações mais completas, duas ou mais bombas trabalham de maneira alternada, simultânea ou como reserva.
Sensores e controladores acompanham variáveis como pressão, vazão e nível do reservatório. Quando ocorre uma mudança no sistema, o painel envia o comando correspondente para as bombas.
Um skid pode ser programado para:
- Manter pressão constante
- Abastecer reservatórios
- Alternar o funcionamento entre bombas
- Acionar uma bomba reserva em caso de falha
- Aumentar a quantidade de bombas conforme a demanda
- Reduzir a rotação dos motores quando o consumo diminui
- Emitir alertas de falha ou baixa pressão
- Interromper o funcionamento em condições inadequadas
Essa integração torna a operação mais previsível e facilita o acompanhamento do sistema hidráulico.
Quais são as vantagens de utilizar um skid de bombas?
A utilização de um conjunto montado sobre uma única base pode simplificar diferentes etapas do projeto. Entre as principais vantagens estão:
- Redução do trabalho de montagem no local
- Maior organização dos componentes
- Facilidade de transporte e posicionamento
- Integração entre bombas, painéis e instrumentos
- Menor risco de incompatibilidade entre peças
- Possibilidade de testes antes da entrega
- Facilidade de manutenção
- Melhor aproveitamento do espaço disponível
- Padronização da instalação
- Possibilidade de expansão conforme a demanda
O skid também facilita a identificação dos equipamentos e a execução de futuras substituições.
Onde o skid de bombas pode ser utilizado?
O skid de bombas pode atender diferentes sistemas hidráulicos, desde aplicações prediais até processos industriais. Entre os usos mais comuns estão:
- Pressurização de edifícios
- Abastecimento de água
- Transferência entre reservatórios
- Sistemas industriais
- Irrigação
- Sistemas de refrigeração
- Circulação de água
- Tratamento de água e efluentes
- Sistemas de combate a incêndio
- Processos de lavagem
- Redes hidráulicas comerciais
- Sistemas de piscinas de grande porte
Cada aplicação exige uma configuração específica de bombas, materiais, controles e instrumentos.
Quais são os principais tipos de skid de bombas?
A classificação pode variar conforme o número de bombas e a finalidade do conjunto.
Skid com uma bomba
É utilizado em aplicações simples, nas quais não existe necessidade de redundância ou operação simultânea. Pode atender transferências de água, pequenos sistemas de circulação e outras demandas com funcionamento previsível.
Skid com duas bombas
Pode ser configurado para alternância ou reserva. Na alternância, as bombas dividem o tempo de funcionamento, ajudando a equilibrar o desgaste. Na configuração de reserva, uma bomba permanece disponível caso a principal apresente falha.
Skid com múltiplas bombas
É indicado para sistemas com variações significativas de consumo. As bombas podem entrar em funcionamento gradualmente, de acordo com a vazão e a pressão exigidas em cada momento. Esse tipo de conjunto é comum em edifícios, indústrias, hospitais, hotéis e instalações com demanda variável.
Skid de pressurização
Mantém a pressão da rede dentro de uma faixa definida. Pode utilizar sensores de pressão e inversores de frequência para ajustar a rotação das bombas conforme o consumo de água.
Skid de transferência
É utilizado para movimentar água ou outros fluidos entre reservatórios, tanques, processos ou pontos diferentes da instalação. A seleção depende principalmente da vazão, da altura manométrica e das características do líquido.
Skid de combate a incêndio
Reúne bombas e componentes destinados ao abastecimento de redes de hidrantes, sprinklers e outros dispositivos de proteção. Esse conjunto possui exigências próprias e precisa seguir o projeto de segurança contra incêndio da edificação.
Como escolher o skid de bombas adequado?
A escolha começa pela análise técnica do sistema.
Vazão necessária
A vazão representa o volume de líquido que precisa ser movimentado em determinado período. O cálculo deve considerar o consumo máximo, a quantidade de pontos atendidos e a possibilidade de funcionamento simultâneo. Em sistemas com demanda variável, pode ser mais eficiente utilizar várias bombas menores do que uma única bomba de grande porte.
Pressão exigida
O skid precisa fornecer pressão suficiente para vencer o desnível e as perdas existentes na instalação. A análise considera:
- Altura entre a fonte e o ponto de destino
- Comprimento das tubulações
- Diâmetro dos tubos
- Quantidade de curvas e conexões
- Válvulas e acessórios
- Pressão mínima exigida nos pontos atendidos
Essas informações ajudam a determinar a altura manométrica total.
Tipo de fluido
As características do líquido influenciam os materiais e o modelo das bombas. É necessário avaliar:
- Temperatura
- Viscosidade
- Presença de partículas
- Potencial corrosivo
- Densidade
- Características químicas
Um skid destinado à água limpa pode ter uma configuração diferente de outro utilizado para efluentes, produtos químicos ou fluidos industriais.
Regime de funcionamento
O conjunto pode operar de forma contínua, intermitente ou apenas em situações específicas. Bombas que trabalham durante muitas horas precisam ser selecionadas para um regime compatível com essa demanda. Também é importante considerar a quantidade de partidas por hora e o tempo disponível para resfriamento dos motores.
Necessidade de redundância
Sistemas essenciais podem exigir uma bomba reserva. A redundância é importante quando uma interrupção pode comprometer:
- Abastecimento de água
- Processos industriais
- Segurança da edificação
- Operação de hospitais e hotéis
- Refrigeração de equipamentos
- Sistemas de combate a incêndio
A configuração pode prever reserva integral, alternância ou funcionamento combinado.
Alimentação elétrica
Antes de definir motores e painéis, é necessário verificar:
- Tensão disponível
- Número de fases
- Frequência da rede
- Capacidade elétrica da instalação
- Corrente de partida
- Necessidade de gerador
- Proteções elétricas exigidas
A alimentação precisa ser compatível com a potência total e com a lógica de operação do conjunto.
Espaço disponível
O skid deve ser projetado para caber no local de instalação sem comprometer a manutenção. É importante prever espaço para:
- Retirada das bombas
- Acesso às válvulas
- Manutenção dos motores
- Operação do painel
- Inspeção dos instrumentos
- Circulação dos profissionais
- Ventilação dos equipamentos
As dimensões das portas, corredores e acessos também precisam ser verificadas antes do transporte.
Por que a curva das bombas deve ser analisada?
A curva de desempenho mostra a relação entre vazão e altura manométrica. Cada bomba apresenta um comportamento diferente conforme a condição de funcionamento. Por isso, escolher apenas pela potência do motor não garante que o skid atenderá ao sistema.
A análise deve observar:
- Ponto de operação
- Faixa recomendada de funcionamento
- Rendimento
- Potência absorvida
- Limites de pressão
- Risco de cavitação
- Comportamento das bombas em paralelo
Quando várias bombas trabalham juntas, suas curvas precisam ser avaliadas em conjunto.
Quando utilizar inversor de frequência?
O inversor de frequência ajusta a rotação do motor conforme a demanda do sistema. Ele pode ser interessante em aplicações nas quais o consumo varia durante o dia. Entre os possíveis benefícios estão:
- Manutenção de pressão mais estável
- Redução do consumo de energia
- Partidas mais suaves
- Menor impacto hidráulico
- Redução de oscilações na rede
- Ajuste do desempenho conforme a demanda
A utilização precisa ser tecnicamente avaliada, pois nem toda aplicação exige controle de rotação.
Quais materiais podem ser utilizados?
Os materiais dependem do fluido, do ambiente e da pressão do sistema. Entre as opções estão:
- Ferro fundido
- Aço carbono
- Aço inoxidável
- Bronze
- Materiais plásticos industriais
- Revestimentos anticorrosivos
A base estrutural também deve receber acabamento compatível com o local de instalação, especialmente em ambientes úmidos ou sujeitos a agentes corrosivos.
Qual é a importância do painel de comando?
O painel organiza o acionamento, a proteção e o monitoramento das bombas. A lógica precisa ser definida de acordo com o comportamento esperado do sistema.
Dependendo do projeto, ele pode incluir:
- Seleção manual e automática
- Alternância entre bombas
- Acionamento por nível ou pressão
- Proteções elétricas
- Inversores de frequência
- Sinalização de funcionamento
- Alertas de falha
- Contadores de horas
- Interface de operação
- Comunicação com sistemas de supervisão
Quais documentos solicitar ao fornecedor?
A documentação ajuda na instalação, na operação e na manutenção do skid. O escopo deve ser combinado antes da contratação para evitar dúvidas durante a entrega. Entre os materiais que podem acompanhar o fornecimento estão:
- Desenho dimensional
- Diagrama hidráulico
- Diagrama elétrico
- Lista de componentes
- Curvas das bombas
- Memorial de funcionamento
- Manual de operação
- Manual de manutenção
- Relatório de testes
- Informações sobre peças de reposição
- Documentação técnica dos motores
- Responsabilidade técnica, quando aplicável
Quais testes podem ser feitos antes da entrega?
Sempre que possível, o skid deve ser verificado antes de sair do fornecedor. Os testes reduzem ajustes no local e ajudam a confirmar se a montagem corresponde ao projeto.
Os testes podem incluir:
- Funcionamento das bombas
- Alternância entre equipamentos
- Acionamento automático
- Verificação de vazamentos
- Teste dos sensores
- Operação das válvulas
- Funcionamento do painel
- Verificação de alarmes
- Pressão entregue
- Sequência de acionamento
- Comunicação com sistemas externos
Quais erros devem ser evitados?
Alguns erros podem comprometer o desempenho e aumentar o custo de operação:
- Escolher bombas somente pela potência
- Ignorar a curva de desempenho
- Não considerar as perdas de carga
- Utilizar materiais incompatíveis com o fluido
- Deixar de prever uma bomba reserva
- Escolher um painel sem capacidade de expansão
- Não reservar espaço para manutenção
- Misturar componentes incompatíveis
- Não definir claramente a lógica de funcionamento
- Comprar sem documentação técnica
- Desconsiderar futuras ampliações
Um skid inadequado pode gerar baixa pressão, consumo excessivo, partidas frequentes e desgaste antecipado.
Onde encontrar skid de bombas em Campinas e Valinhos?
A Nobre Bombas oferece soluções em bombeamento para aplicações prediais, comerciais e industriais. A equipe auxilia na definição de bombas, painéis, válvulas, instrumentos e demais componentes conforme a vazão, a pressão e o regime de funcionamento exigidos pelo projeto.
Nobre Bombas Campinas Loja 01
- Av. Baden Powell, 447
- Jardim Nova Europa
- Campinas, SP
- CEP 13040 093
Nobre Bombas Valinhos Loja 02
- Av. Independência, 1665
- Vila Olivo
- Valinhos, SP
- CEP 13276 030
Conheça as soluções da Nobre Bombas:
https://nobrebombas.com.br/skid-de-bombas/
Perguntas frequentes sobre skid de bombas
O que significa skid de bombas?
É um conjunto de bombeamento montado sobre uma única base, reunindo bombas, tubulações, válvulas, painéis e instrumentos.
Qual é a vantagem de comprar um skid montado?
O conjunto montado reduz etapas de instalação no local, facilita os testes e ajuda a garantir compatibilidade entre os componentes.
Quantas bombas um skid pode ter?
Pode possuir uma, duas ou várias bombas. A quantidade depende da vazão, da demanda variável e da necessidade de reserva.
É necessário utilizar uma bomba reserva?
Depende da importância do sistema. Aplicações que não podem sofrer interrupções normalmente exigem redundância.
Um skid pode trabalhar com pressão constante?
Sim. Sensores e inversores de frequência podem ajustar o funcionamento das bombas para manter a pressão dentro da faixa programada.
O skid pode ser fabricado sob medida?
Sim. A base, as bombas, as tubulações, os materiais e a automação podem ser definidos conforme as condições do projeto.
Como saber se o skid caberá no local?
O fornecedor deve disponibilizar um desenho dimensional. Também é preciso conferir portas, corredores, área de manutenção e pontos de conexão.
O skid precisa ser testado antes da entrega?
É recomendável verificar funcionamento, estanqueidade, controles, sensores e sequência de operação antes do envio.
O skid de bombas economiza energia?
Pode contribuir para a eficiência quando utiliza bombas bem dimensionadas, alternância e controle por inversor de frequência.
Qual é a diferença entre skid de bombas e casa de bombas?
O skid é o conjunto montado sobre uma base. A casa de bombas é o ambiente onde o conjunto e outros equipamentos podem ser instalados.
Um conjunto dimensionado para a necessidade real
Um skid de bombas eficiente precisa combinar desempenho hidráulico, confiabilidade, facilidade de manutenção e controle operacional.
A escolha correta reduz adaptações no local, evita incompatibilidades e permite que o sistema responda às variações de consumo com mais estabilidade.
