Como Funciona o Pressurizador de Água Predial

O pressurizador de água predial é um sistema utilizado para aumentar e controlar a pressão da água nos pontos de consumo de edifícios residenciais, comerciais e de uso misto.

Quando uma torneira ou um chuveiro é aberto, a pressão da rede tende a diminuir. O sistema identifica essa variação e aciona a bomba ou ajusta sua rotação para atender à nova demanda.

Quando o consumo termina, a pressão retorna ao valor programado e o equipamento reduz sua rotação ou é desligado, conforme a tecnologia utilizada.

O funcionamento parece simples, mas depende da integração entre bomba, motor, sensores, painel, válvulas, tubulações e dispositivos de proteção.

Para que serve o pressurizador predial?

O pressurizador fornece energia adicional à água para que ela chegue aos pontos de consumo com a pressão necessária.

Ele pode atender:

• Apartamentos.
• Conjuntos de pavimentos.
• Prédios inteiros.
• Condomínios horizontais.
• Escritórios.
• Hotéis.
• Hospitais.
• Escolas.
• Centros comerciais.
• Instalações industriais.

Em edifícios abastecidos por reservatório superior, a pressão por gravidade pode ser insuficiente nos pavimentos mais próximos da caixa-d’água.

Em outras instalações, a distância, os desníveis, as perdas de carga e o consumo simultâneo podem justificar a pressurização.

A aplicação precisa ser definida conforme o projeto hidráulico. Aumentar a pressão sem avaliar a rede pode sobrecarregar tubulações, aquecedores, válvulas e pontos de consumo.

Como o pressurizador funciona na prática?

O funcionamento básico pode ser dividido em etapas.

1. O sistema permanece pressurizado

Quando não existe consumo significativo, a rede permanece dentro da faixa programada. Dependendo da configuração, a bomba fica parada ou trabalha em uma rotação mínima.

Um sensor acompanha continuamente a pressão.

2. Um ponto de consumo é aberto

Quando uma torneira, chuveiro ou outro ponto é aberto, a água começa a sair da rede.

Esse consumo provoca uma variação na pressão.

3. O sensor identifica a mudança

O pressostato ou transmissor de pressão envia a informação ao controlador.

Em sistemas simples, o equipamento é acionado quando a pressão atinge um valor mínimo. Em sistemas com inversor, a rotação pode ser ajustada gradualmente.

4. A bomba adiciona pressão à água

O conjunto bombeia a água do reservatório ou da rede de alimentação para a tubulação pressurizada.

A bomba precisa fornecer vazão suficiente para os pontos que funcionam ao mesmo tempo e acrescentar a pressão necessária para vencer desníveis e perdas de carga.

5. O sistema acompanha a demanda

Se outros pontos forem abertos, a demanda aumenta. O controlador pode elevar a rotação da bomba ou acionar uma unidade adicional.

Quando os pontos são fechados, o consumo diminui e o sistema reduz seu funcionamento.

6. A bomba retorna ao repouso

Ao terminar o consumo, a pressão volta ao valor programado. A bomba reduz a rotação e para conforme a lógica definida.

O vaso de pressão pode atender pequenas variações e reduzir partidas desnecessárias.

Quais são os componentes do pressurizador predial?

Bomba hidráulica

A bomba é responsável por adicionar energia ao fluxo de água.

A escolha depende da vazão, da pressão, da altura manométrica e das condições da instalação.

Bombas centrífugas e multiestágio são utilizadas em diferentes sistemas prediais. O modelo adequado deve ser confirmado pela curva de desempenho.

Conheça também as características de uma bomba pressurizadora.

Motor elétrico

O motor fornece a energia mecânica necessária para o funcionamento da bomba.

Ele deve ser compatível com a potência exigida, a tensão disponível, o número de fases e o regime de trabalho.

Quando existe inversor de frequência, também é necessário verificar a compatibilidade do motor com essa forma de controle.

Pressostato

O pressostato atua a partir de limites de pressão.

Em uma configuração simples, ele aciona a bomba quando a pressão cai até o ponto inferior e desliga quando o valor superior é alcançado.

Esse controle trabalha entre duas pressões predefinidas, o que pode provocar uma variação perceptível na rede.

Transmissor de pressão

O transmissor fornece uma medição contínua da pressão.

O controlador utiliza esse sinal para comparar o valor real com o valor desejado e ajustar o funcionamento da bomba.

Ele é comum em sistemas com inversor de frequência e controle mais preciso.

Painel de comando

O painel reúne os dispositivos responsáveis pelo acionamento, pela proteção e pelo controle.

Dependendo do sistema, pode incluir:

• Disjuntores.
• Contatores.
• Relés de proteção.
• Controlador.
• Inversor de frequência.
• Seletores manual e automático.
• Sinalizadores.
• Interface de operação.
• Alarmes.
• Comunicação com supervisório.

O painel precisa ser dimensionado conforme a quantidade de bombas e as características dos motores.

Inversor de frequência

O inversor altera a rotação do motor conforme a demanda.

Se apenas uma torneira está aberta, a bomba pode trabalhar em velocidade menor. Se vários pontos são utilizados, o controlador aumenta a rotação para manter a pressão.

Veja mais sobre o pressurizador com inversor de frequência.

Vaso de pressão

O vaso armazena uma pequena quantidade de água pressurizada e ajuda a estabilizar a rede.

Ele pode reduzir o número de partidas da bomba diante de pequenos consumos ou vazamentos mínimos.

Seu volume e sua pressão de pré-carga precisam ser definidos conforme a instalação.

Válvula de retenção

A válvula impede que a água retorne quando a bomba para.

Uma válvula com defeito pode provocar perda de pressão e acionamentos frequentes.

Válvulas de bloqueio

Essas válvulas permitem isolar a bomba ou outros componentes para inspeção e manutenção.

Em conjuntos com várias bombas, cada unidade deve possuir condições adequadas de isolamento.

Manômetros e instrumentos

Os manômetros permitem conferir a pressão em pontos importantes da instalação.

Outros instrumentos podem acompanhar vazão, nível dos reservatórios, corrente dos motores e condições de falha.

Quais são os principais tipos de controle?

Pressurizador com liga e desliga

Nesse sistema, a bomba é acionada quando a pressão atinge um valor mínimo e desligada quando alcança o limite superior.

É uma configuração mais simples, mas pode apresentar variação de pressão entre os pontos de acionamento e desligamento.

Se a demanda for pequena e o vaso estiver inadequado, a bomba pode ligar e desligar muitas vezes em um curto intervalo.

Pressurizador com inversor de frequência

O inversor ajusta a rotação para manter a pressão próxima do valor programado.

Essa configuração pode oferecer:

• Pressão mais estável.
• Partidas mais suaves.
• Menor quantidade de partidas diretas.
• Ajuste do desempenho conforme o consumo.
• Possível redução do consumo de energia.
• Menor impacto hidráulico.

O resultado depende do dimensionamento correto. Instalar um inversor em uma bomba inadequada não corrige problemas de vazão, sucção ou tubulação.

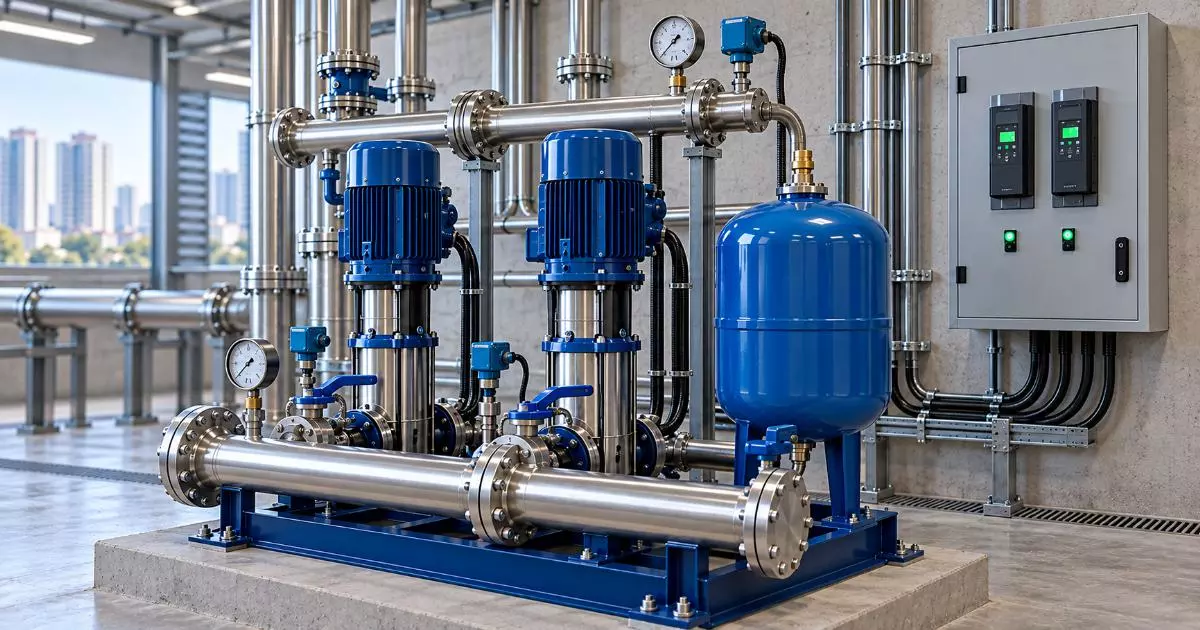

Pressurizador com várias bombas

Prédios maiores podem utilizar duas ou mais bombas.

O controlador pode programar:

• Alternância entre as unidades.
• Entrada de uma segunda bomba quando a demanda aumenta.
• Funcionamento em cascata.
• Operação simultânea.
• Bomba principal e reserva.
• Distribuição das horas de trabalho.

Essa configuração permite atender diferentes faixas de consumo e manter uma unidade disponível em caso de falha.

Sistemas integrados podem ser montados sobre uma base comum. Consulte os critérios para escolher um skid de bombas.

Como funciona um sistema com inversor?

O sistema utiliza um transmissor para medir a pressão da rede.

O controlador compara essa medição com o valor programado:

• Se a pressão está abaixo do valor, a rotação aumenta.
• Se a pressão está próxima do valor, a rotação é mantida.
• Se a pressão começa a subir, a rotação diminui.
• Se não existe consumo, a bomba entra em repouso conforme a programação.

Em conjuntos com mais de uma bomba, o inversor pode controlar uma unidade enquanto outras são acionadas conforme a demanda.

A sequência depende do painel e da estratégia definida para o edifício.

O pressurizador inteligente reúne recursos de medição e controle destinados a manter a pressão da rede.

Pressurizador e bomba de recalque são a mesma coisa?

Não. Os equipamentos podem utilizar princípios semelhantes, mas exercem funções diferentes na instalação.

Bomba de recalque

Transfere água de um reservatório inferior para outro superior.

Quando a água chega a uma caixa-d’água aberta à atmosfera, a pressão gerada pela bomba não segue diretamente para as torneiras.

Pressurizador

Atua na distribuição de água aos pontos de consumo.

Ele mantém a rede dentro da pressão necessária para o funcionamento de chuveiros, torneiras, aquecedores e outros equipamentos.

Um edifício pode possuir bomba de recalque e pressurizador ao mesmo tempo.

Para entender a função de transferência entre reservatórios, veja como escolher uma bomba de recalque para prédio comercial.

De onde o pressurizador recebe a água?

A configuração depende do sistema hidráulico do prédio.

O equipamento pode receber água de:

• Reservatório superior.
• Reservatório inferior.
• Tanque intermediário.
• Sistema de abastecimento próprio previsto no projeto.

A bomba precisa trabalhar com alimentação adequada. A falta de água na entrada pode provocar perda de desempenho, entrada de ar e funcionamento a seco.

O sistema deve contar com controles de nível e proteções compatíveis com a origem do abastecimento.

Como o sistema mantém pressão em diferentes andares?

A pressão varia conforme a altura.

Os pavimentos inferiores tendem a receber pressão maior do que os superiores quando pertencem à mesma rede vertical.

Em prédios altos, pode ser necessário dividir o abastecimento em zonas. Cada zona trabalha dentro de uma faixa compatível com os componentes instalados.

A configuração pode utilizar:

• Pressurizadores independentes.
• Válvulas redutoras de pressão.
• Reservatórios intermediários.
• Bombas com diferentes pontos de operação.
• Redes separadas por grupos de pavimentos.

A setorização evita que a pressão necessária no ponto mais alto seja aplicada integralmente aos pavimentos inferiores.

Como o pressurizador reage ao consumo simultâneo?

Quando vários apartamentos utilizam água ao mesmo tempo, a vazão exigida aumenta.

Em um sistema com inversor, a rotação pode subir para compensar essa demanda.

Se a capacidade de uma bomba for insuficiente e o conjunto possuir outras unidades, o controlador pode acionar uma segunda bomba.

Quando o consumo diminui, as unidades adicionais são retiradas de operação e a rotação é reduzida.

O dimensionamento deve considerar a simultaneidade provável, e não a soma de todos os pontos do prédio funcionando ao mesmo tempo sem qualquer critério.

Também não deve ser baseado apenas no consumo médio diário, pois a bomba precisa responder às demandas instantâneas.

Como definir a pressão de trabalho?

A pressão programada precisa atender ao ponto mais desfavorável sem ultrapassar os limites nos demais locais.

Devem ser considerados:

• Pressão disponível na entrada.
• Desnível até o ponto mais alto.
• Distância das tubulações.
• Diâmetros dos tubos.
• Quantidade de conexões.
• Válvulas e filtros.
• Pressão mínima dos aparelhos.
• Pressão máxima suportada pelos componentes.
• Variação do consumo.

Escolher uma pressão elevada para compensar limitações da rede pode provocar ruídos, vazamentos e desgaste.

O objetivo é obter pressão adequada, não a maior pressão possível.

Como escolher a bomba do pressurizador?

A seleção deve relacionar a vazão necessária com a pressão que precisa ser acrescentada ao sistema.

O fornecedor deve verificar a curva da bomba e confirmar o ponto de operação.

A potência do motor, isoladamente, não mostra se o equipamento atenderá à instalação.

Também precisam ser avaliados:

• Condições de sucção.
• Regime de funcionamento.
• Quantidade de partidas.
• Necessidade de reserva.
• Espaço disponível.
• Tensão elétrica.
• Compatibilidade com inversor.
• Nível de ruído.
• Facilidade de manutenção.

Consulte também o guia sobre como escolher uma bomba pressurizadora para condomínio.

O pressurizador pode funcionar continuamente?

Depende da demanda e da configuração.

Durante períodos de consumo constante, a bomba pode permanecer em funcionamento para manter a pressão.

Quando não existe consumo, o equipamento deve reduzir sua rotação ou desligar conforme a programação.

Se a bomba permanece ligada mesmo com todos os pontos fechados, pode existir:

• Vazamento.
• Válvula de retenção com defeito.
• Sensor desregulado.
• Vaso de pressão inadequado.
• Pressão programada acima da capacidade da bomba.
• Falha na lógica de controle.
• Problema no próprio equipamento.

A operação contínua sem necessidade deve ser investigada.

Por que a bomba liga e desliga muitas vezes?

Partidas frequentes podem indicar que o sistema não consegue estabilizar a pressão.

Entre as possíveis causas estão:

• Vaso de pressão com problema.
• Pré-carga incorreta.
• Vazamento na rede.
• Válvula de retenção com falha.
• Faixa do pressostato inadequada.
• Bomba superdimensionada.
• Pequeno consumo contínuo.
• Sensor ou controlador desregulado.

O ciclo excessivo aumenta o desgaste de componentes elétricos e mecânicos.

A solução deve corrigir a causa, e não apenas alterar os pontos de acionamento sem avaliar o sistema.

Quais proteções são importantes?

Conforme a instalação, o pressurizador pode precisar de:

• Proteção contra sobrecarga.
• Proteção contra curto-circuito.
• Monitoramento de tensão.
• Proteção contra falta de fase.
• Proteção contra funcionamento sem água.
• Controle de pressão máxima.
• Controle de pressão mínima.
• Sensor de nível no reservatório.
• Alarme de falha.
• Válvula de retenção.
• Alternância entre bombas.
• Entrada automática da reserva.
• Operação manual para manutenção.

As proteções devem ser definidas conforme a importância do abastecimento e as características do prédio.

O pressurizador aumenta o consumo de energia?

O consumo depende da potência, do tempo de funcionamento, da vazão, da pressão e da eficiência do conjunto.

Um equipamento superdimensionado pode trabalhar fora da faixa adequada e consumir mais energia do que o necessário.

Sistemas com inversor podem ajustar a rotação nos períodos de menor demanda, mas o resultado varia conforme o perfil de consumo e o dimensionamento.

Outros fatores que influenciam são:

• Pressão programada.
• Perdas de carga.
• Diâmetro das tubulações.
• Vazamentos.
• Quantidade de partidas.
• Estado das bombas.
• Condição dos filtros e válvulas.
• Operação de várias bombas.

A eficiência deve ser analisada no conjunto, e não apenas no painel de controle.

Como reduzir ruído e vibração?

O sistema precisa estar corretamente instalado e trabalhar dentro da faixa prevista.

Alguns cuidados incluem:

• Base nivelada.
• Fixação adequada.
• Alinhamento do conjunto.
• Tubulações com suportes.
• Velocidade compatível na rede.
• Condições favoráveis de sucção.
• Válvulas dimensionadas.
• Manutenção dos rolamentos e vedações.
• Ventilação do motor e do painel.
• Espaço suficiente para inspeção.

Ruídos podem indicar cavitação, funcionamento fora do ponto, componentes soltos ou transmissão de vibração para a estrutura do edifício.

Onde o pressurizador deve ser instalado?

O equipamento deve ocupar uma área técnica com acesso seguro para operação e manutenção.

O local precisa permitir:

• Retirada das bombas.
• Acesso às válvulas.
• Leitura dos instrumentos.
• Operação do painel.
• Ventilação.
• Escoamento em caso de vazamento.
• Passagem das tubulações.
• Alimentação elétrica.
• Fixação da base.
• Controle de ruído e vibração.

Também é necessário analisar o percurso de sucção e recalque. Instalar a bomba em um ponto fisicamente disponível, mas hidraulicamente desfavorável, pode comprometer seu funcionamento.

Como é feita a manutenção?

A manutenção deve abranger todo o conjunto.

Podem fazer parte da rotina:

• Verificação de vazamentos.
• Leitura das pressões.
• Inspeção de ruídos e vibrações.
• Conferência da corrente dos motores.
• Teste das bombas.
• Verificação da alternância.
• Teste da unidade reserva.
• Conferência dos sensores.
• Inspeção das válvulas.
• Verificação do vaso de pressão.
• Limpeza e ventilação do painel.
• Teste dos alarmes.
• Conferência das conexões elétricas.
• Registro das horas de funcionamento.

Sistemas com duas bombas devem testar regularmente a unidade que permanece como reserva.

Checklist para entender o sistema predial

O funcionamento adequado depende da compatibilidade entre esses componentes e das condições da rede.

Onde encontrar pressurizador de água predial?

A escolha do equipamento deve considerar a pressão disponível, a vazão simultânea, os pavimentos atendidos e os limites da instalação.

A Nobre Bombas trabalha com soluções de bombeamento para edifícios residenciais, comerciais e outras aplicações.

Consulte os serviços relacionados a bombas, conheça o portfólio de produtos ou acesse outros conteúdos técnicos da Nobre Bombas.

Para solicitar uma avaliação, entre em contato com a Nobre Bombas e informe as características do prédio, os pontos atendidos e o comportamento atual da pressão.

Perguntas frequentes sobre pressurizador de água predial

O pressurizador liga sempre que uma torneira é aberta?

Depende da configuração e do vaso de pressão. Pequenos consumos podem ser atendidos pelo volume armazenado antes do acionamento da bomba.

O pressurizador precisa de caixa-d’água?

A configuração depende do projeto, mas a bomba precisa receber água de uma fonte compatível e contar com proteção contra funcionamento sem água.

É possível usar uma única bomba para todo o prédio?

Pode ser possível em algumas instalações. Prédios maiores ou com demanda variável podem exigir mais bombas ou zonas de pressão separadas.

Qual é a vantagem do inversor de frequência?

Ele permite ajustar a rotação conforme a demanda, o que pode proporcionar pressão mais estável e partidas mais suaves.

O vaso de pressão é obrigatório?

A necessidade e o volume dependem da configuração do sistema. Ele pode ajudar a estabilizar a rede e reduzir partidas frequentes.

O pressurizador funciona quando falta água?

Não deve operar sem água. O sistema precisa identificar essa condição e proteger a bomba.

Por que a pressão oscila?

As oscilações podem estar relacionadas ao tipo de controle, ao dimensionamento, ao vaso de pressão, aos sensores, à variação de consumo ou a problemas na rede.

Pressurizador e bomba de recalque podem trabalhar juntos?

Sim. A bomba de recalque abastece o reservatório, enquanto o pressurizador atende à pressão necessária na distribuição.
