Skid de Bombas Automatizado: Vantagens para a Indústria

O skid de bombas automatizado reúne equipamentos hidráulicos, elétricos e de controle sobre uma única base estrutural. Em vez de instalar bombas, válvulas, instrumentos e painéis separadamente, a indústria recebe um conjunto integrado e configurado para atender às condições do processo.

Essa solução pode ser aplicada na transferência de água, circulação de líquidos, alimentação de máquinas, pressurização, refrigeração, lavagem, tratamento de efluentes e outras etapas que dependem de bombeamento.

A automação permite que o conjunto responda às variações de pressão, vazão, nível ou demanda. Entretanto, seus benefícios dependem do dimensionamento correto das bombas, da definição da lógica de funcionamento e da compatibilidade entre todos os componentes.

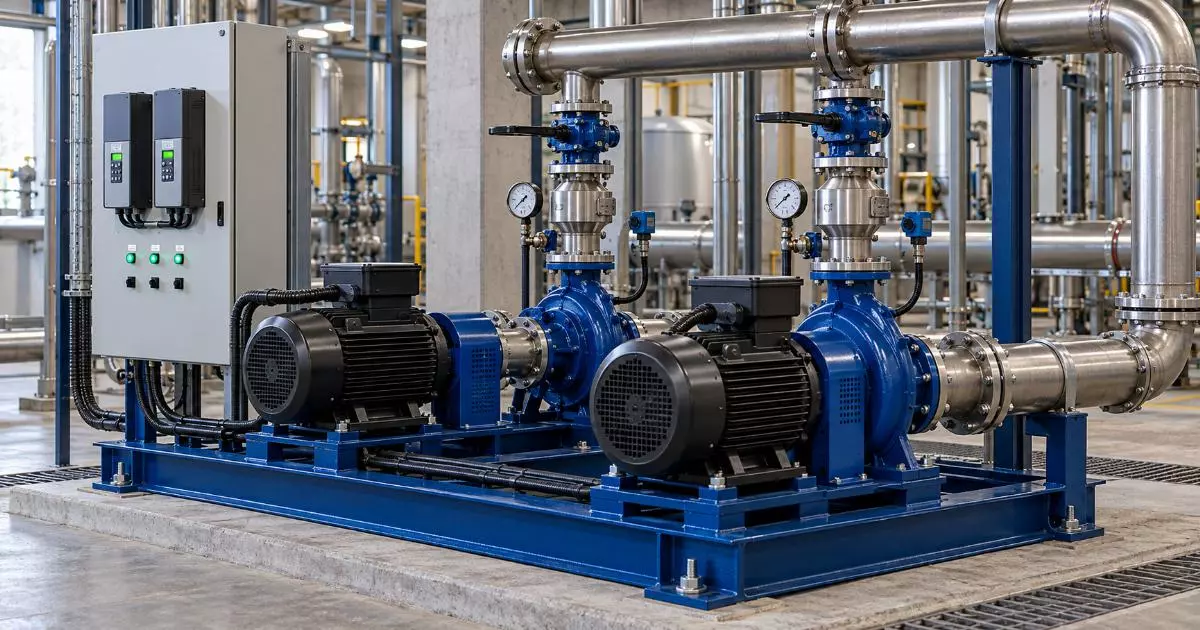

O que é um skid de bombas automatizado?

O skid de bombas é um conjunto montado sobre uma base metálica comum. Ele pode incluir uma ou mais bombas, motores, tubulações, válvulas, instrumentos, painel elétrico e dispositivos de automação.

Em um skid automatizado, sensores acompanham as condições do sistema e enviam informações ao controlador. A partir da lógica programada, o painel comanda as bombas e outros componentes.

Dependendo da aplicação, o conjunto pode:

• Acionar e desligar bombas conforme o nível de um reservatório.
• Manter a pressão dentro de uma faixa definida.
• Alternar o funcionamento entre duas ou mais bombas.
• Acionar uma bomba reserva quando ocorre uma falha.
• Aumentar a quantidade de bombas em operação conforme a demanda.
• Ajustar a rotação dos motores.
• Emitir alarmes diante de condições anormais.
• Interromper o funcionamento para proteger o equipamento.
• Enviar informações para um sistema de supervisão.

Para conhecer a estrutura básica desse tipo de conjunto, acesse a página sobre skid de bombas.

Quais componentes podem fazer parte do skid?

A composição varia conforme o fluido, a vazão, a pressão e a função desempenhada na indústria.

Um skid pode reunir:

Bombas e motores

As bombas precisam ser escolhidas conforme o ponto de operação e as características do líquido. Bombas centrífugas são comuns em sistemas de circulação, transferência e abastecimento, mas outras tecnologias podem ser necessárias para fluidos viscosos, abrasivos ou com partículas.

Conheça também as características da bomba centrífuga industrial.

Os motores devem ser compatíveis com a potência absorvida, o regime de funcionamento, a alimentação elétrica e as condições ambientais.

Base estrutural

A base sustenta os equipamentos e facilita o transporte do conjunto. Sua construção precisa considerar o peso, as dimensões, a distribuição dos componentes e os pontos de fixação.

Também devem ser previstos espaços para acesso às bombas, motores, válvulas e instrumentos durante inspeções e manutenções.

Tubulações e coletores

As tubulações integram as bombas às conexões de entrada e saída do skid. Em conjuntos com várias bombas, podem ser utilizados coletores comuns de sucção e recalque.

Os diâmetros devem ser calculados conforme a vazão, a velocidade do fluido e as perdas de carga. Uma tubulação inadequada pode limitar o desempenho mesmo quando as bombas foram corretamente selecionadas.

Válvulas

O conjunto pode utilizar válvulas de bloqueio, retenção, controle, alívio ou outros modelos definidos para a aplicação.

As válvulas permitem isolar equipamentos, evitar retorno do fluido e controlar situações previstas no projeto.

Instrumentos e sensores

Os instrumentos fornecem informações para a operação e para a automação. Entre as possibilidades estão:

• Sensores de pressão.
• Transmissores de pressão.
• Medidores de vazão.
• Sensores de nível.
• Pressostatos.
• Chaves de fluxo.
• Sensores de temperatura.
• Medidores de corrente.
• Detectores de vazamento.

A escolha deve considerar a precisão necessária, o tipo de sinal, a compatibilidade com o fluido e as condições do ambiente industrial.

Painel de comando

O painel reúne dispositivos de acionamento, proteção e controle. Conforme o projeto, pode incluir contatores, disjuntores, relés, controladores, inversores de frequência, interface de operação e recursos de comunicação.

A organização do painel deve facilitar a identificação dos circuitos, a manutenção e a análise de falhas.

Como funciona a automação do skid de bombas?

O funcionamento parte de uma variável acompanhada pelo sistema. Pode ser pressão, nível, vazão, temperatura ou outra condição relacionada ao processo.

Em um sistema de transferência entre reservatórios, por exemplo, sensores podem identificar o nível do tanque de destino. Quando o nível baixa até o ponto programado, o painel aciona a bomba. Ao atingir o limite superior, o equipamento é desligado.

Em um sistema de pressão constante, um transmissor acompanha a pressão da rede. Se a demanda aumenta e a pressão começa a cair, o controlador pode elevar a rotação da bomba ou acionar uma unidade adicional.

A lógica precisa prever não apenas o funcionamento normal, mas também situações como:

• Falta de líquido na sucção.
• Pressão acima ou abaixo do limite.
• Sobrecarga do motor.
• Falha em uma das bombas.
• Perda de comunicação com sensores.
• Nível excessivamente alto ou baixo.
• Quantidade elevada de partidas.
• Necessidade de acionamento manual.

A automação deve ser desenvolvida com base no processo real. Copiar a lógica utilizada em outra instalação pode gerar falhas quando as demandas, os equipamentos ou as condições hidráulicas são diferentes.

Quais são as principais vantagens para a indústria?

Integração entre os componentes

Bombas, motores, válvulas, instrumentos e painel são definidos como partes do mesmo sistema. Essa integração reduz o risco de incompatibilidade entre componentes adquiridos separadamente.

O conjunto também pode ser organizado para facilitar as conexões hidráulicas e elétricas no local de instalação.

Redução das etapas de montagem no local

Como parte da montagem ocorre previamente, a instalação na indústria pode exigir menos intervenções do que um sistema construído integralmente no local.

Essa característica pode reduzir adaptações, melhorar a organização da área e facilitar o planejamento da implantação.

A redução de etapas depende do escopo contratado. Bases civis, alimentação elétrica, tubulações externas e integrações com outros sistemas precisam ser verificadas separadamente.

Operação mais estável

A automação permite que o skid responda às mudanças de consumo. Em vez de manter todas as bombas ligadas continuamente, o sistema pode ajustar o funcionamento conforme a necessidade.

Isso ajuda a controlar oscilações de pressão, níveis de reservatórios e variações de vazão que poderiam comprometer o processo.

Alternância entre bombas

Em conjuntos com duas ou mais bombas, a lógica pode alternar qual unidade entra em funcionamento primeiro.

A alternância distribui as horas de operação e evita que uma bomba permaneça parada durante longos períodos enquanto outra concentra toda a carga de trabalho.

Também é possível registrar o tempo de funcionamento de cada equipamento para apoiar o planejamento da manutenção.

Redundância para processos críticos

Quando a interrupção do bombeamento pode parar a produção ou comprometer um processo importante, o skid pode contar com uma bomba reserva.

Caso a unidade principal apresente falha, a automação identifica a condição e aciona a reserva, conforme a lógica programada.

A redundância não elimina a necessidade de manutenção, mas reduz a dependência de um único equipamento.

Monitoramento das condições do sistema

Sensores e instrumentos permitem acompanhar variáveis importantes da operação. Os dados podem ser visualizados no painel ou enviados para um sistema supervisório.

O monitoramento ajuda a identificar alterações como:

• Redução de pressão.
• Vazão abaixo do esperado.
• Aumento da corrente do motor.
• Quantidade elevada de partidas.
• Operação fora dos níveis programados.
• Falha de sensores ou equipamentos.

Essas informações apoiam a investigação de problemas e ajudam a organizar intervenções antes que uma falha provoque uma parada mais extensa.

Possibilidade de controle da rotação

Quando a demanda varia, o inversor de frequência pode ajustar a rotação do motor. Em um sistema de pressão constante, por exemplo, a bomba reduz ou aumenta sua velocidade conforme o consumo.

Entre os possíveis benefícios estão partidas mais suaves, menor impacto hidráulico e adequação do desempenho à necessidade do momento.

Entretanto, o inversor não corrige uma bomba mal dimensionada. A faixa de operação precisa ser analisada para que o controle de rotação não leve o equipamento a condições inadequadas.

Veja também como funciona um pressurizador com inversor de frequência.

Organização e facilidade de manutenção

A montagem sobre uma base comum facilita a identificação dos componentes e dos pontos de intervenção.

Quando o conjunto é desenvolvido com espaço adequado, a equipe consegue acessar bombas, motores, filtros, válvulas e instrumentos com maior facilidade.

Para isso, o projeto precisa considerar a retirada de componentes e não apenas o espaço necessário para o skid caber no local.

Skid automatizado pode reduzir o consumo de energia?

O skid automatizado pode contribuir para a eficiência energética quando permite adequar o funcionamento das bombas à demanda real.

Entre as estratégias possíveis estão:

• Ajuste de rotação por inversor de frequência.
• Acionamento progressivo de bombas.
• Desligamento automático quando não existe demanda.
• Divisão da vazão entre unidades menores.
• Alternância equilibrada entre os equipamentos.
• Controle de níveis para evitar funcionamento desnecessário.
• Identificação de condições anormais de operação.

A economia não deve ser presumida apenas pela presença de automação. Bombas superdimensionadas, tubulações com perdas elevadas e lógicas inadequadas podem manter o consumo acima do necessário.

O primeiro passo continua sendo a seleção correta do ponto de operação. Consulte o conteúdo sobre como interpretar a curva de rendimento de uma bomba industrial.

Quando utilizar duas ou mais bombas?

A quantidade de bombas depende do perfil de demanda e da importância do sistema.

Uma bomba

Pode atender processos simples, com vazão previsível e nos quais uma parada não provoque consequências significativas.

Mesmo nesses casos, podem ser incluídos sensores, proteções e acionamento automático.

Duas bombas com alternância

As bombas revezam a prioridade de acionamento. Essa configuração distribui as horas de funcionamento e mantém as duas unidades disponíveis para operação.

Dependendo da lógica, elas também podem trabalhar juntas em períodos de maior demanda.

Uma bomba principal e uma reserva

A unidade reserva entra em funcionamento quando a principal apresenta falha ou não consegue atender à condição programada.

Essa configuração pode ser indicada para aplicações nas quais a continuidade é importante.

Múltiplas bombas em cascata

As bombas são acionadas progressivamente conforme a demanda aumenta. Quando o consumo diminui, o controlador retira unidades de operação.

Essa solução pode ser utilizada em sistemas com grande variação de vazão ao longo do dia ou do processo produtivo.

Onde um skid automatizado pode ser aplicado?

A configuração pode atender diferentes áreas da indústria:

Cada aplicação exige uma avaliação própria. O mesmo skid não deve ser utilizado indiscriminadamente para água limpa, efluentes, produtos químicos e líquidos viscosos.

Quais dados são necessários para dimensionar o conjunto?

Antes de solicitar uma proposta, a indústria deve reunir informações sobre o processo e o local de instalação.

Dados hidráulicos

• Vazão mínima, normal e máxima.
• Pressão necessária no ponto de destino.
• Altura manométrica total.
• Características da sucção.
• Diâmetros e comprimentos das tubulações.
• Válvulas, conexões e equipamentos existentes.
• Quantidade de bombas prevista.
• Necessidade de reserva.

Características do fluido

• Composição.
• Temperatura.
• Densidade.
• Viscosidade.
• Presença e tamanho de sólidos.
• Potencial abrasivo ou corrosivo.
• Possibilidade de sedimentação ou cristalização.

Condições elétricas

• Tensão disponível.
• Número de fases.
• Frequência da rede.
• Capacidade elétrica da instalação.
• Distância até o painel.
• Necessidade de alimentação de emergência.
• Requisitos internos de segurança elétrica.

Requisitos de automação

• Variável que comandará o sistema.
• Pontos de acionamento e desligamento.
• Pressões ou níveis de referência.
• Sequência de entrada das bombas.
• Alternância entre equipamentos.
• Condições de alarme.
• Necessidade de operação manual.
• Integração com supervisório ou sistema de controle existente.
• Informações que precisam ser registradas.

Condições do local

• Espaço disponível.
• Dimensões de portas e corredores.
• Condições de acesso para transporte.
• Ambiente interno ou externo.
• Umidade, poeira e agentes corrosivos.
• Temperatura ambiente.
• Área necessária para manutenção.
• Posição dos pontos de conexão.

Para uma análise mais ampla, veja também como escolher um skid de bombas para sistemas hidráulicos.

Como escolher o nível de automação?

Nem toda aplicação exige uma arquitetura complexa. O nível de automação deve ser proporcional à importância do processo, à variação da demanda e às consequências de uma falha.

Um sistema simples pode operar com sensores de nível e comandos por relé. Já processos industriais mais críticos podem exigir controlador programável, interface de operação, redundância de sensores e comunicação com um sistema supervisório.

Antes de definir os equipamentos, é importante responder:

• Quais variáveis precisam ser controladas?
• Quais condições devem gerar apenas um alerta?
• Quais situações exigem parada imediata?
• O sistema continuará operando se um sensor falhar?
• A bomba reserva deve entrar automaticamente?
• É necessário registrar histórico de falhas?
• Quem terá acesso aos comandos?
• Como será feita a operação durante a manutenção?
• Existe necessidade de comunicação remota?

Uma automação mais complexa não é necessariamente melhor. O projeto deve ser compreensível para a equipe que operará e manterá o sistema.

Automação não substitui o dimensionamento hidráulico

A automação controla o funcionamento, mas não altera os limites físicos das bombas e da instalação.

Se a bomba não consegue fornecer a vazão necessária na altura manométrica prevista, o controlador não resolverá a falta de desempenho. Da mesma forma, reduzir a rotação pode não ser suficiente quando o equipamento já opera fora da faixa adequada.

Antes de programar o skid, é necessário verificar:

• Curva das bombas.
• Ponto de operação.
• Potência absorvida.
• Rendimento.
• Condições de sucção.
• Risco de cavitação.
• Comportamento das bombas em paralelo.
• Limites de pressão dos componentes.
• Faixa de controle permitida.

A análise conjunta da parte hidráulica, elétrica e de automação é o que permite alcançar um funcionamento consistente.

O que conferir antes de comprar um skid automatizado?

A proposta deve identificar claramente os equipamentos, os serviços e a documentação incluída.

Confira se o fornecimento apresenta:

• Modelos das bombas e dos motores.
• Curvas de desempenho.
• Materiais de construção e vedações.
• Desenho dimensional do conjunto.
• Diagrama hidráulico.
• Diagrama elétrico.
• Lista de instrumentos e componentes.
• Descrição da lógica de funcionamento.
• Quantidade e função dos sensores.
• Características do painel.
• Proteções elétricas previstas.
• Condições de testes.
• Orientações de instalação.
• Manual de operação e manutenção.
• Condições de garantia.
• Limites do escopo contratado.

Quando existirem exigências específicas para a aplicação, consulte também o conteúdo sobre normas e certificações para bombas industriais.

Quais testes podem ser realizados antes da entrega?

A possibilidade de testes deve ser definida conforme o escopo do fornecimento. Dependendo do conjunto, podem ser verificadas:

• Estanqueidade das tubulações.
• Sentido de rotação dos motores.
• Acionamento manual e automático.
• Alternância entre bombas.
• Entrada da bomba reserva.
• Resposta dos sensores.
• Funcionamento dos alarmes.
• Atuação das proteções.
• Sequência de partida e parada.
• Comunicação com outros sistemas.
• Parametrização dos inversores.
• Identificação dos componentes.

As condições do teste precisam ser descritas, pois nem sempre é possível reproduzir fora da instalação todo o comportamento hidráulico do processo industrial.

Como planejar a manutenção do skid?

A automação não elimina a manutenção das bombas e dos componentes. O plano deve incluir verificações mecânicas, hidráulicas, elétricas e de controle.

Entre os pontos que podem ser acompanhados estão:

• Vazamentos.
• Ruídos e vibrações.
• Pressões de sucção e recalque.
• Corrente dos motores.
• Estado das vedações.
• Condição das válvulas.
• Aperto das conexões elétricas.
• Limpeza e ventilação do painel.
• Calibração dos instrumentos.
• Histórico de alarmes.
• Quantidade de partidas.
• Horas de operação de cada bomba.
• Funcionamento da unidade reserva.

Também é importante testar periodicamente as condições que acionam alarmes e proteções. Uma bomba reserva que permanece muito tempo sem teste pode não estar disponível quando for necessária.

Onde encontrar skid de bombas automatizado?

A escolha deve considerar mais do que a montagem dos componentes sobre uma base. O fornecedor precisa compreender o processo, dimensionar as bombas e definir como sensores, controles e proteções trabalharão em conjunto.

A Nobre Bombas oferece soluções para sistemas de bombeamento e pode avaliar configurações para aplicações industriais conforme a vazão, a pressão, o fluido e a lógica de funcionamento necessária.

Consulte o portfólio de produtos, conheça os serviços da Nobre Bombas ou acesse outros conteúdos sobre bombas e sistemas hidráulicos.

Para solicitar uma avaliação, entre em contato com a Nobre Bombas e envie os dados disponíveis sobre o processo, o local de instalação e o nível de automação desejado.

Perguntas frequentes sobre skid de bombas automatizado

Todo skid de bombas precisa de automação?

Não. Alguns conjuntos podem operar com comandos simples. A necessidade de automação depende da aplicação, da variação da demanda e das consequências de uma falha.

O skid automatizado sempre utiliza inversor de frequência?

Não. O conjunto pode utilizar partida direta, partida suave, inversores ou outras formas de acionamento. A escolha depende dos motores e da lógica do sistema.

É possível utilizar uma bomba existente no novo skid?

Pode ser possível, mas o equipamento precisa ser avaliado quanto ao desempenho, às dimensões, ao estado de conservação e à compatibilidade com os demais componentes.

Quantas bombas devem fazer parte do skid?

A quantidade depende da vazão, do perfil de consumo e da necessidade de redundância. O conjunto pode ter uma única bomba, duas unidades alternadas ou várias bombas com acionamento em cascata.

O skid pode se comunicar com o sistema supervisório da indústria?

Sim, desde que essa integração seja prevista no projeto. Devem ser definidos o protocolo, os sinais, os dados compartilhados e as responsabilidades de cada fornecedor.

O skid automatizado economiza energia?

Pode contribuir para a eficiência quando ajusta o funcionamento à demanda real. O resultado depende do dimensionamento, da lógica de controle, das características do processo e da curva das bombas.

É possível testar o skid antes da instalação?

Algumas funções podem ser verificadas antes da entrega, como comandos, sensores, alarmes e sequência de operação. O escopo e as condições dos testes devem ser definidos na proposta.

O conjunto pode operar se uma bomba falhar?

Sim, quando existe uma bomba reserva e uma lógica preparada para reconhecer a falha e acionar a unidade disponível. Essa função precisa ser prevista no projeto.
